TRANSACTION
取引実績

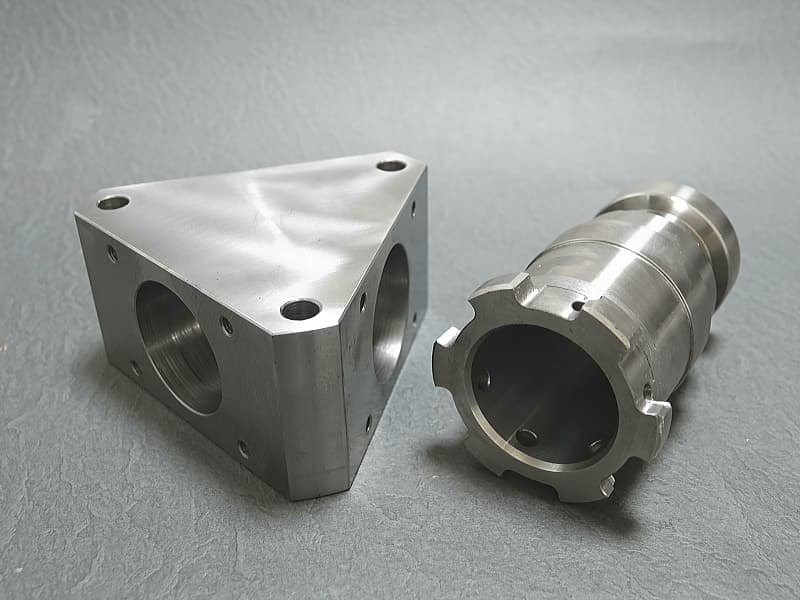

鉄製品
一般鋼材から特殊鋼材の加工を得意としております。
製缶品の加工も弊社では旋盤・マシニングセンタ等を活用し対応可能です。
一般鋼材：SS400・S25C・S45C 等
各種炭素鋼管：SGP・STKM13A・S45C 等
特殊鋼：SCM・DH2F・SK・SKD・NAK 等
サイズ単位はすべてmm
オサエ
材 質：S45C
サイズ：Φ239×112×Φ145穴
M210×P3.0のネジ加工が施された大きいサイズのリング
画像クリックで拡大
軸
材 質：S45C
サイズ：Φ70×I＝981
設備部品である軸もNC旋盤にて加工
画像クリックで拡大
ホルダ
材 質：S50C
サイズ：85×105×65
工作機械に使われる部品
複雑な形状でも名工の腕で対応可能
画像クリックで拡大
パイプ
材 質：SS400
サイズ：75×125×199
各パーツを弊社で溶接し加工した製缶部品
一貫して対応ができる弊社だからこその製品
画像クリックで拡大
カバー
材 質：SS STKM13Aパイプ
サイズ：Φ240×127×Φ62穴
各パーツを弊社で溶接し加工した製缶部品
薄肉の炭素鋼管と円盤の溶接をしてNC旋盤やマシニング等にて作り上げた製品
画像クリックで拡大
ハイカンツギテ
材 質：SS STKM13Aパイプ
サイズ：Φ80×280×Φ62.5穴
※取付面のサイズ □110×t=9
NC旋盤で加工したパイプとレーザーで切断したプレートを溶接した製缶部品
複雑な形状でも溶接し機械に取り付けて加工も可能。
メッキは社外加工
画像クリックで拡大
ケーシング
材 質：SS400
サイズ：104×140×482
※シュート部サイズ □258×60 t=2.3 3.2
厚さ（t）2.3～12.0の部品を溶接し作り上げた設備部品
優れた溶接技術を持った職人と熟練のオペレーターによって複雑な形状の部品でも工夫し加工
画像クリックで拡大

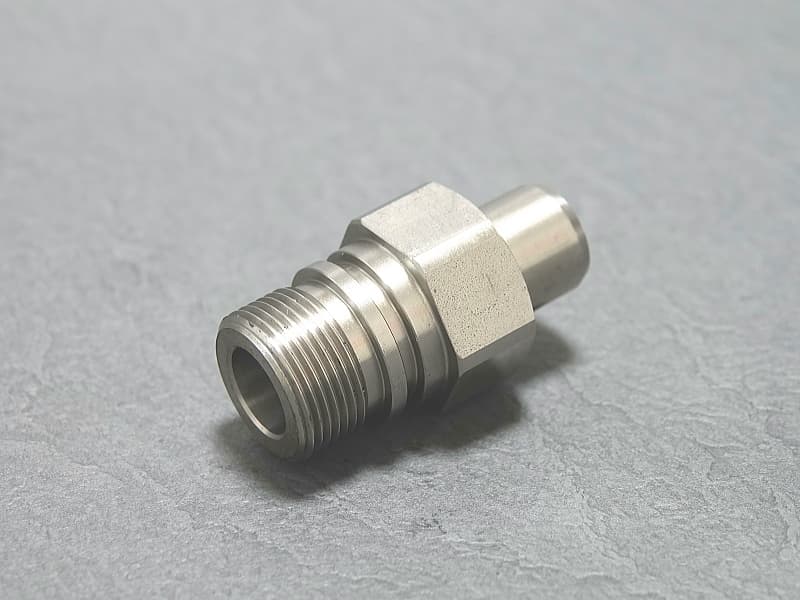

ステンレス製品
一般鋼材同様にステンレスの加工もできます。また、ステンレスの溶接もでき、溶接したステンレスの製缶品も弊社で行っています。
SUS303・SUS304・SUS310S・SUS316 等
サイズ単位はすべてmm
入口ローラー
材 質：SUS303
サイズ：Φ50×l=250
5mm幅の溝が32カ所同じ間隔で加工されたフィン形状を成すローラー
画像クリックで拡大
プレート
材 質：SUS304
サイズ：t12×800×1150
ステンレス製の治具プレート
画像クリックで拡大
SUS製ロータリー
材 質：SUS304
サイズ：□300×320 内径Φ200
職人たちの手で一から作り上げたロータリーバルブ
社内でステンレスの材料を溶接してNC旋盤などで加工を施しロータリーバルブの各パーツ作り上げます。
画像クリックで拡大

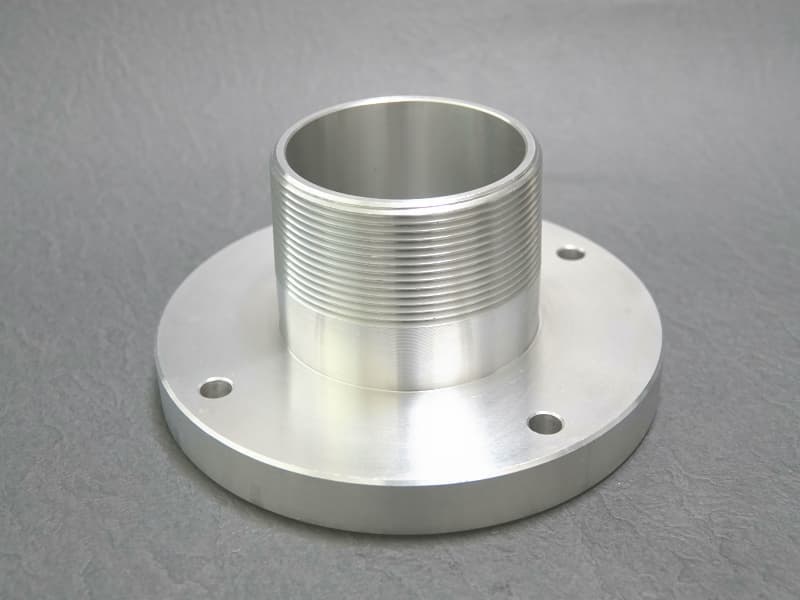

アルミニウム製品
各種アルミも加工できます。ファイバーレーザー溶接機も導入し、アルミの溶接もできる体制が整っています。
A2017・A5052・A5056・YH75 等
サイズ単位はすべてmm
分配器
材 質：A2017
サイズ：Φ100×155×Φ50穴
アルミ丸棒材から旋盤・マシニング・ボール盤にて加工して作り上げた製品
画像クリックで拡大
ベース
材 質：A2017
サイズ：□140×60
アルミ丸棒材から旋盤・マシニングにて加工して作り上げた製品
ミクロの精度で内径が仕上げられています。
画像クリックで拡大
プレート
材 質：A5052
サイズ：t10×355×360
組立ての治具として用いられるプレート
画像クリックで拡大

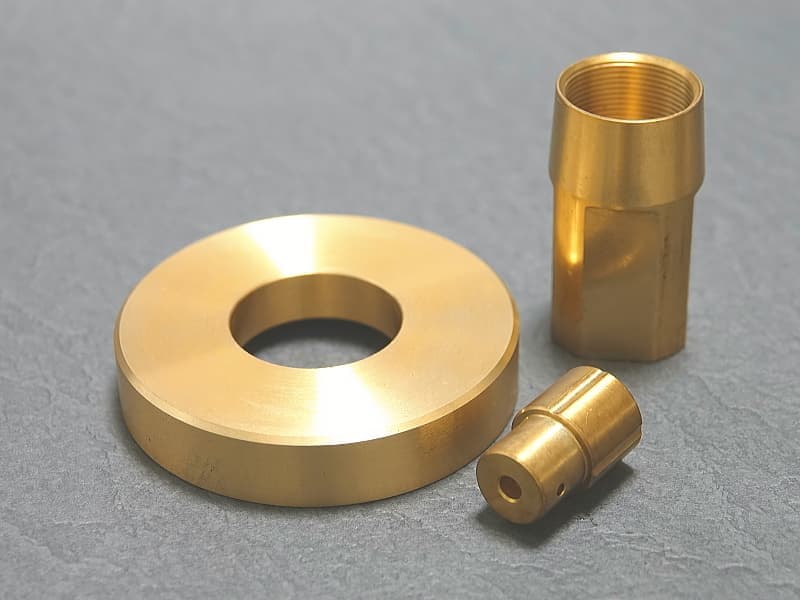

真鍮製品・銅製品
バルブや自動車・電子系に使われる真鍮材も加工できます。
C3604・C1720P 等
サイズ単位はすべてmm
ダイヤピン
材 質：C3604
サイズ：Φ25×l=48
真鍮製の位置決めピン
旋盤によるネジ加工とマシニング制御によりダイヤ形状に仕上げました。
画像クリックで拡大
アタッチメント
材 質：C3604
サイズ：Φ30×l=60
内径に細目のネジと溝が彫られた真鍮製の菅
画像クリックで拡大
コズメ
材 質：C3604
サイズ：t20×32×39
真鍮の丸棒材から割って作り上げたツメ
画像クリックで拡大

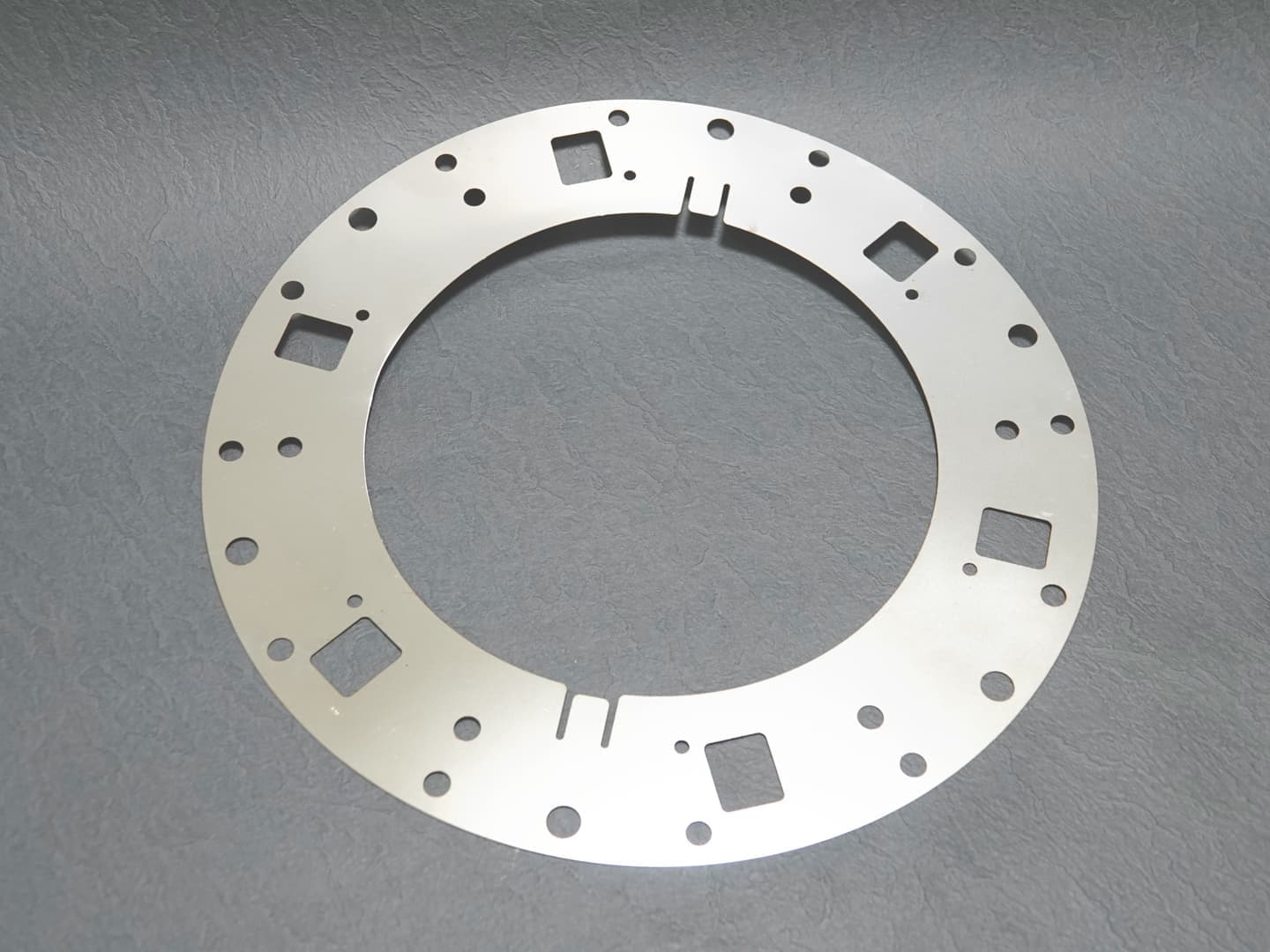

レーザー加工製品
材質によって切断できる厚さは異なりますが、一般鋼材からステンレス・アルミ等の切断を得意としております。ベニヤ板やアクリル板といった特殊な素材への切断もできます。
※ｔは厚さ（mm）
鉄（SS） 0.5～９t S45C 3.2～6t
SK 0.1～6t リボン 1t/2t
SUS304 0.05～6t アルミ 0.5～3t
ベニア・アクリル 3t
サイズ単位はすべてmm
プレート
材 質：SS
サイズ：Φ70 t=5mm
SS材のプレート
機械加工ではできない、またはやりにくいをカタチにすることが可能。
画像クリックで拡大
シム
材 質：SUS304
サイズ：□40 t=0.02mm
組付けに使われるステンレス製のシム
0.0mmという薄いシート状のステンレスをレーザー加工機で切り取りました。
画像クリックで拡大
創作品各種
材 質：SS・SUS・ベニヤ各種
サイズ：-
2Dモデルから切断された創作品
色々な材料を名工の手により自由に切断可能です。
画像クリックで拡大

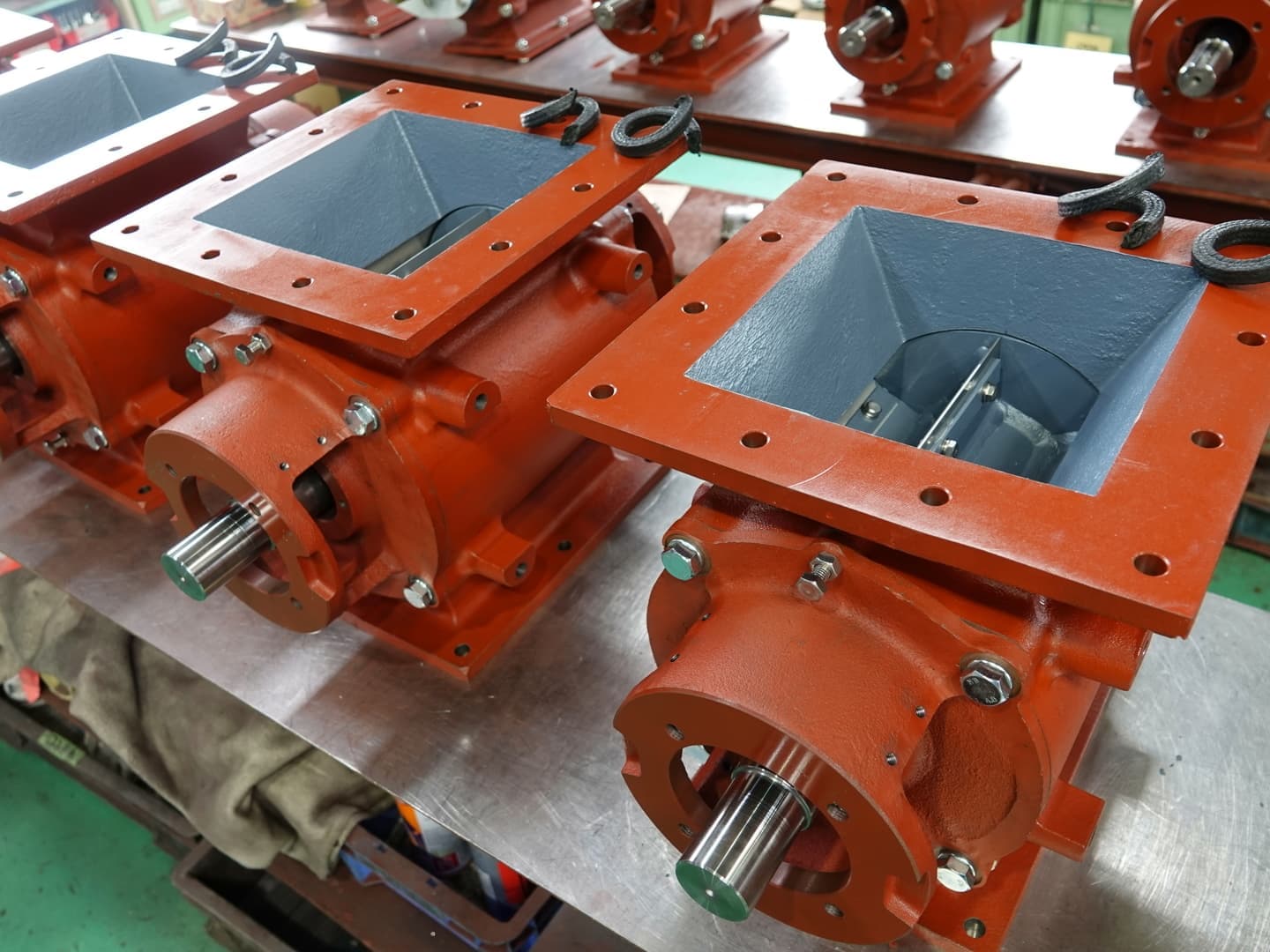

ロータリーバルブ
弊社ではFC/FCD等の鋳物の加工も行っています。
その技術を生かし、新東工業様の集塵機の部品であるロータリーバルブの鋳物支給材を加工～組付まで行っています。
精度良く加工しないとしっかりと機能しない仕組みとなっており、東新鉄工所の技術がフルに活用された製品です。

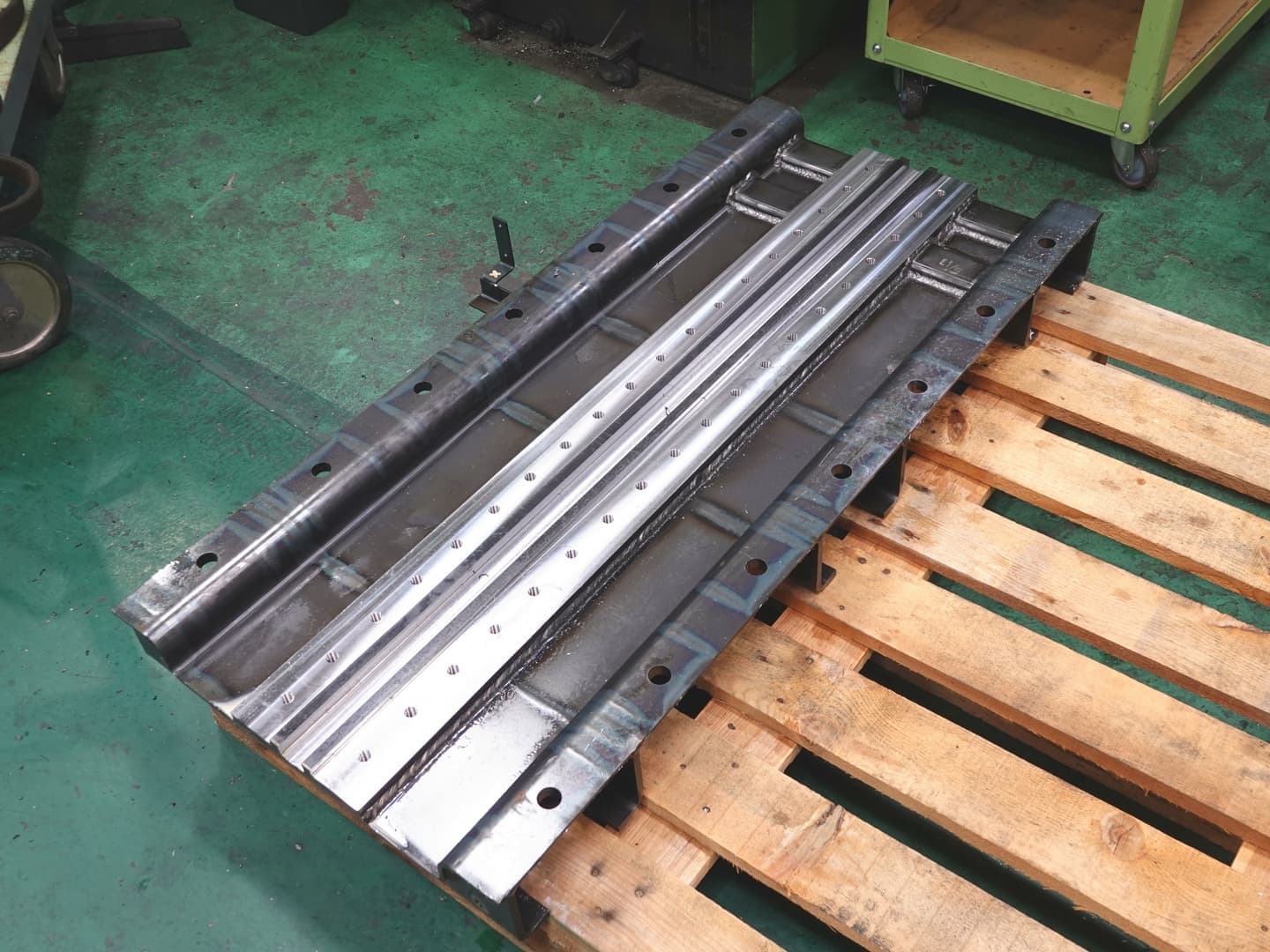

鉄道車両部品
鉄道車両のあんな所に弊社製造部品が組み込まれています。
安全運行する鉄道だからこそ、耐久性があり、高強度を保つ高品質な製品が望まれています。
